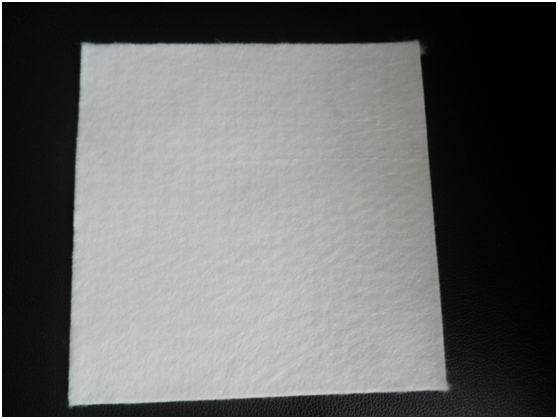

香蕉视频官网下载布定量較大時,透水率隨針刺深度的增大而減小;香蕉视频官网下载布定量較小時,透水率隨針刺深度的增大先減小後增加。透水率隨針刺深度的增大而減小是因為針刺深度增加使更多的纖維在縱向隨刺針運動,纖維間的相互交纏加強,香蕉视频官网下载布結構變得緊密,水流通過時阻力變大,透水性變差。香蕉视频官网下载布定量較低時,透水率在針刺深度為12 mm～14 mm之間時變化不大,當針刺深度為16 mm～18 mm時,透水率有增長趨勢,因為隨針刺深度的增加,纖維沿水流方向的重新排列減小了對水流的阻力,且減小的趨勢超過了香蕉视频官网下载布密度增加的影響,導致透水率上升,而且針刺深度較大時,纖維斷裂數增多,針刺”軌道”變大,也會引起透水性的增大。 因為隨著針刺密度的增加,纖維與纖維之間的相互糾纏抱合加強,香蕉视频官网下载布結構變得更加緊密,密度變大,孔隙率降低,水流通道減少,透水率降低;水流通過香蕉视频官网下载布時受到的阻力增大,土壤顆粒更易於被捕集,故而保砂性提高;但當超過某一臨界值繼續增大時,香蕉视频官网下载布的緊密度不僅不能提高,還會因過度針刺而使香蕉视频官网下载布中纖維的斷裂數量增多,短纖維數量增加,纖維的回彈性能下降,針刺的作用使緊密的香蕉视频官网下载布出現許多針孔,使香蕉视频官网下载布的孔隙度反而增加,所以透水性增加,保砂性下降。隨針刺密度的增大,香蕉视频官网下载布透水性先減小後增大,保砂性先增大後減小。作為轉折點的臨界值隨其他工藝條件及香蕉视频官网下载布性能參數的不同而有所不同,例如當針刺深度為11 mm、香蕉视频官网下载布定量為500 g/m2時,針刺密度在400刺/cm2達到透水率;當針刺深度為12 mm、香蕉视频官网下载布定量為400g/m2時,針刺密度在380刺/cm2左右達到透水率,所以應該根據實際工藝條件及香蕉视频官网下载布性能參數選擇合理的針刺密度。
